中華人民共和國國家軍用標準 GJB 943-90
潛艇用TA5-A鈦合金鍛件
Titanium alloy(TA 5-A) forgings for submarine
1990-10-31 發布 1991-04-01 實施
國防科學技術工業委員會批準
中華人民共和國國家軍用標準
潛艇用TA5-A鈦合金鍛件 GJB 943-90
Titanium alloy(TA 5-A) forgings for submarine
1、主題內容與適用范圍
本標準規定了TA5-A鈦合金鍛件(含餅材、環材及異型鍛件)的產品分類、技術要求、試驗方法、檢查規則、標志、包裝、運輸和貯存等。
本標準適用于潛艇的設備、裝置和系統等結構件，其他艦船亦可參照使用。
2、引用標準
GB228金屬拉伸試驗方法
GB2106金屬夏比(V型缺口)沖擊試驗方法
GB4698鈦及鈦合金化學分析方法
GB5168兩相鈦合金高低倍組織檢驗方法
GB5193鈦及鈦合金加工產品超聲波探傷方法
GB6397金屬拉伸試驗試樣
GB8108鈦及鈦合金加工產品的包裝、標志、運輸和貯存。
3、產品分類
3.1 牌號、狀態、規格
餅、環材的狀態、規格應符合表1的規定。
3.2 外形尺寸及允許偏差
餅、環材的外形尺寸及其允許偏差應符合表2的規定。
注：經供需雙方協商，可供應其他規格和允許偏差的鍛件.
3.3 標記示例

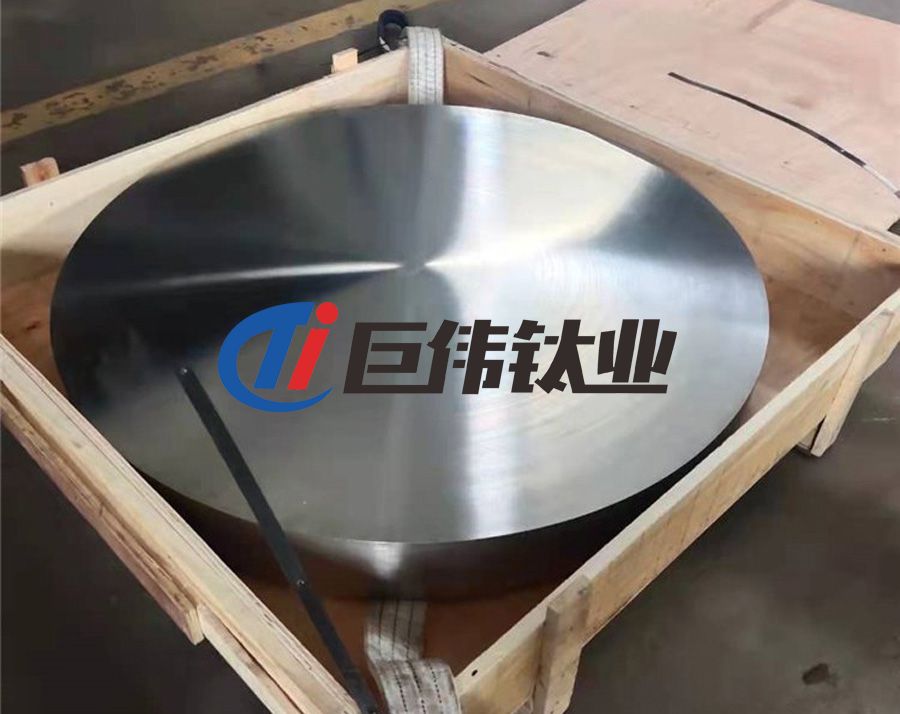

3.3.1 用TA5-A鈦合金鍛造、退火的、外徑800mm、高度100mm的餅材標記為：
鍛餅 TA5-AMΦ800×100GJB

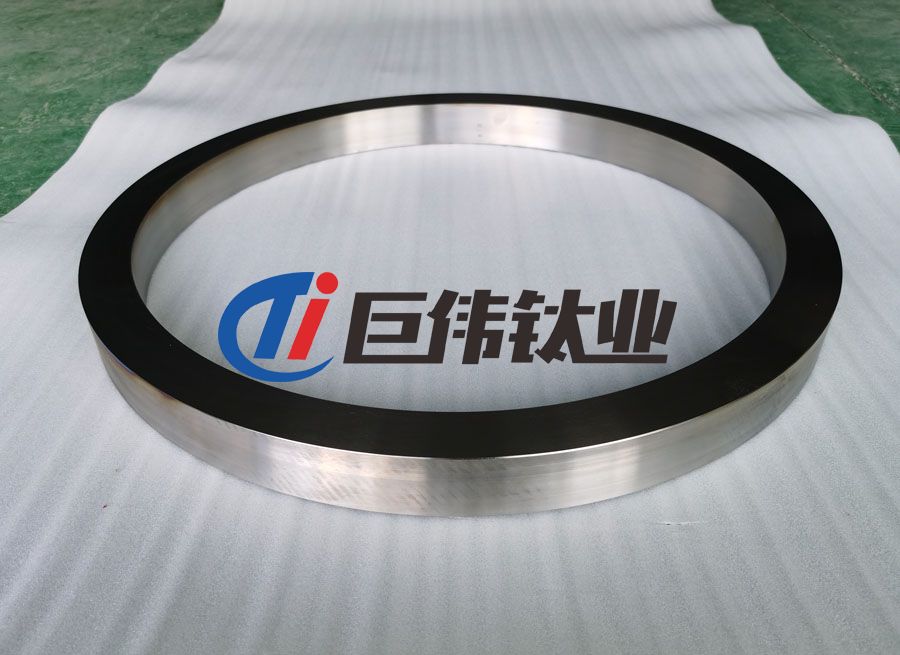

3.3.2 用TA5-A鈦合金鍛造、退火的、外徑1200mm、內徑900mm、高度150mm的環材標
記為：
鍛環
TA5-AMΦ1200/Φ900×150GJB
4、技術要求
4.1 鑄錠
制造鍛件用的鑄錠，至少應經二次真空自耗電弧熔煉。
4.2 化學成份
鍛件用鑄錠的化學成分應符合表3的規定。
注：
①鑄錠個別位置的鋁含量可以大于4.5%，但不得大于4.7%.
②錠各處鋁含量的極差(最大值減最小值)不得大于0.6%，
③硼的含量可不分析，
4.3 力學性能
試樣坯經750~800℃、保溫1~2h，空冷后的室溫力學性能應不小于表4的規定。鍛件的高度大于150mm時， 其抗拉強度和規定殘余伸長應力允許低40N/mm(4kgf/mm2) 。
4.4 β轉變點
每批鍛件應按熔煉爐提供β轉變點。
4.5 超聲波探傷
餅、環材的兩個端面均需進行超聲波探傷檢驗，并應符合表5的規定，其他鍛件的超聲波探傷檢驗由雙方協商確定。
4.6 低倍組織
鍛件的低倍上不應有裂紋、氣孔、金屬或非金屬夾雜物、偏析、折疊和其他肉眼可見的冶金缺陷。
4.7 表面質量
4.7.1 鍛件表面應車光(刨光)、倒角。兩個端面的表面粗糙度應滿足探傷要求。餅、環材側面
的表面粗糙度(Ra)應不大于25um。
4.7.2 鍛件表面不應有裂紋等肉眼可見的缺陷。
4.7.3 鍛件表面的局部缺陷允許用打磨的方法消除。打磨深寬比在端面不大于1：6，在側面不大于1：10。打磨后應保證鍛件圖樣規定的允許尺寸。
5、試驗方法
5.1 化學成份仲裁分析方法按GB4698進行。
5.2 拉伸試驗按GB228進行。
5.3 沖擊試驗按GB2106進行。
5.4 β轉變點的測定按生產廠常規方法進行。
5.5 超聲波檢驗方法按GB5193進行。
5.6 低倍檢查參照GB5168進行。
5.7表面質量用肉眼檢查。
6、檢驗規則
6.1 檢查和驗收
6.1.1 鍛件應由供方技術監督部門檢驗，并保證產品質量符合本標準的要求。
6.1.2 需方對收到的產品，應按本標準的要求進行復驗，如復驗結果與本標準不符時，應在收到產品之日起半年內向供方提出，由供需雙方協商解決。
6.2 組批
鍛件應成批提交驗收。每批鍛件應由同一牌號、爐號、制造方法、規格、狀態和同一生產周期的產品組成。
6.3 檢驗項目
每批鍛件均應進行外形尺寸、化學成份、力學性能、超聲波探傷、低倍、B轉變點和表面質
量的檢驗。
6.4 取樣位置和取樣數量
6.4.1 化學成分供方在鑄錠上取樣，氫分析在成品上取樣。
6.4.2 每批鍛件任取一件截取試樣環。試樣環的一半由供方作性能試驗，另一半交用戶復驗，并計入交貨數量。需方提供的鍛件圖樣上應注明試樣環的位置。從試樣環上取拉伸試樣2個，沖擊試樣3個，氫分析試樣1份。試樣取自弦向。拉伸試驗試樣應符合GB6397表7中R4或R7的規定。當用同一鑄錠生產幾種規格相近的鍛件時，在征得需方同意后，可以用最大規格鍛件的性能，代表其他規格鍛件的性能，餅、環材的低倍檢查在試樣環上進行，將試樣環通過圓心剖開，檢查縱剖面。雙方認為有必要時可以增加檢查鍛件的兩個端面。其他形狀鍛件的低倍取樣位置由雙方協商。
6.4.3 鍛件應逐個進行超聲波探傷檢查。
6.4.4 鍛件應逐個進行外形尺寸和表面質量的檢查。
6.5 重復試驗
在力學性能各項試驗中，如果有一個試樣的試驗結果不合格，則從原試樣環上再取雙倍試樣，進行該不合格項目的復驗。但沖擊試驗，如果有一個試樣結果不合格時仍取三個試樣復驗。
復驗結果若仍有一個試樣不合格，則整批報廢。
7、標志、包裝、運輸、貯存
7.1 每個鈦鍛件上應有永久性標志，標明牌號、爐號和錠節號。
7.2 鍛件的包裝，運輸和貯存按GB8180規定進行。
7.3 每批鍛件應附有符合本標準要求的質量證明書，其上注明：
a.供方名稱；
b.產品名稱；
c.產品牌號、規格、狀態；
d.爐號、批號、批重和件數；
e.各項分析檢驗結果及技術監督部門印記；
f.本標準編號；
g.包裝日期。
附加說明：
本標準由中國有色金屬工業總公司提出。
本標準由寶雞有色金屬加工廠、中國船舶工業總公司第725研究所負責起草。
本標準主要起草人：孟慶林、陳春和、胡宗式、嚴中令、楊昭蘇。
